833 K5

Este Oeste 10º-15º

Instalación de estructura lastrada sobre superficie suelo. Fabricada en Aluminio Anodizado a 15 micras. El sistema se puede anclar a lastre o cubierta metálica. Consta de una grapa trasera doble con inclinación a 10 o 15º.

Disponible en piezas o en kits de 4 módulos.

Garantía de 25 años en ambientes C4 y C5.

Características técnicas

  • Aluminio Anodizado a 15 micras

  • Apto para módulos hasta 2.350mm x 1.140mm

  • Railes de 2500 de longitud con colisos para anclar a superficie y/o lastre
  • Frame 28mm x 40mm

  • Incluye Grapa Delantera con placa equipotencial de serie con Certificado de Conductividad

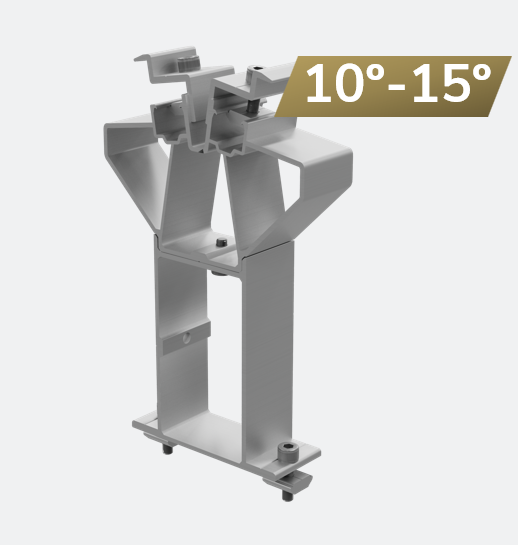

  • Grapa Trasera Doble con inclinación 10º-15º

Documentación técnica

Ficha técnica
Dossier técnico

Disponible:

  • Este Oeste con Grapa Trasera Doble a 10º

  • Este Oeste con Grapa Trasera Doble a 15º

Formatos Disponibles:

833 K5-10º

Kit Este Oeste a 10º disponible en 4 módulos

PIEZAS 833 K5


  • Rail altura 41mm
  • Sistema de unión
  • Grapa Trasera Doble
  • Grapa Delantera

833 K5-15º

Kit Este Oeste a 15º disponible en 4 módulos

Componentes de la estructura
